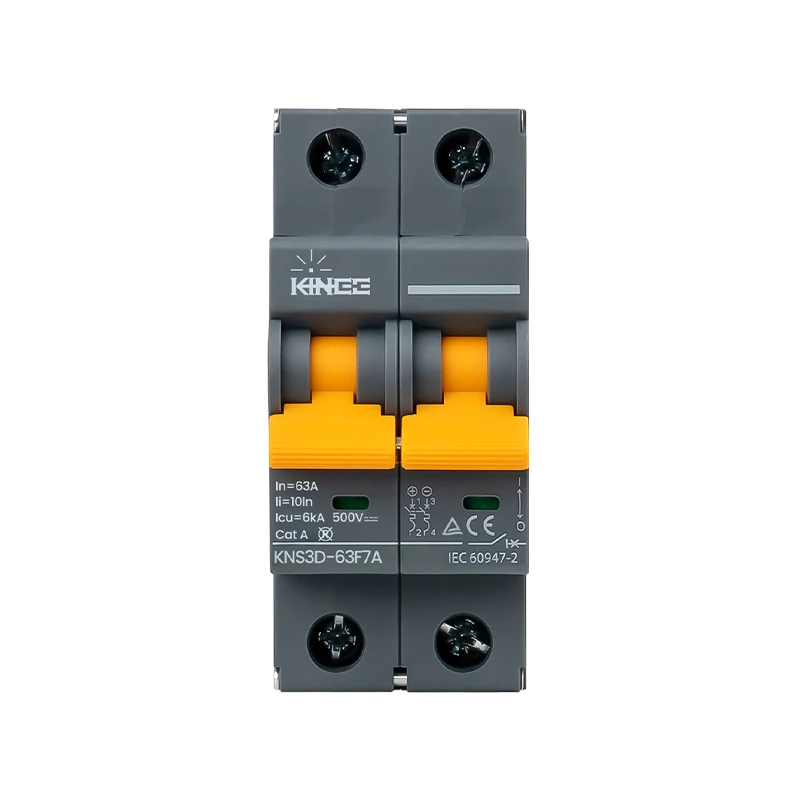

Produkteinführung
Die DC-Typen von MCB in elektrischen Miniatur-Gleichstrom-Leistungsschaltern eignen sich für den Überlast- und Kurzschlussschutz von Leitungen, Beleuchtung und Leistungsgeräten in Gleichstromkreisen mit einer maximalen Nennspannung von 1000 V und einem Nennstrom von 63 A und darunter. Sie können unter normalen Bedingungen auch zum seltenen Schalten von Leitungen und Geräten verwendet werden.
Technische Parameter
|
Produktmodell |
KNS3D-63F7A |
|
Erfüllt Standards |
IEC60947-2 |
|
Nennspannung (V) |
250V(1P),500V(2P),750V(3P),1000V(4P) |
|
Nennstrom (A) |
1A,2A,3A;4A,6A,10A,16A,20A,25A,32A,40A,50A,63A |
|
Extreme Zahl |
1P,2P,3P,4P |
|
Bewertetes Kurzschluss-Ausschaltvermögen (kA) |
6A |
|
Typ des unverzögerten Trennschalters und Trennstrom |
8-12 Zoll |
|
Maximale Querschnittsfläche des Anschlusskabels (25 mm²) |
25 |
|
Elektromechanische Lebensdauer (Zeiten) |
10000 |
Überstromzeit-Betriebseigenschaften
|
Prüfen |
Prüfstrom |
Ausgangszustand |
Zeitlimit für den Rückzug oder den Nicht{0}}Ausstieg |
Erwartete Ergebnisse |
Umgebungstemperatur testen |
|
a |
1,05 Zoll |
kalter Zustand |
t Kleiner oder gleich 1h (In Kleiner oder gleich 63A) |
Nicht-absteigen |
30 Grad -35 Grad |
|
b |
1,3 Zoll |
Nach Test a |
t<1h (bei weniger als oder gleich 63 A) |
Schnapp |
30 Grad -35 Grad |
|
c |
8 Zoll |
kalter Zustand |
t Kleiner oder gleich 0,2 s |
Nicht-absteigen |
30 Grad -35 Grad |
|
d |
12 Zoll |
kalter Zustand |
t＜0.2s |
Schnapp |
30 Grad -35 Grad |
|
Die Verkabelung ist für Kupferdrähte von 25 mm² oder weniger geeignet (siehe Tabelle unten). Bei der Verdrahtungsmethode werden die Drähte mit Schrauben mit einem Drehmoment von 2,0 N·m festgezogen. |
|
|
Nennstrom In (A) |
Nennquerschnitt-Querschnittsfläche des Kupferleiters (mm²) |
|
1-6 |
1 |
|
10 |
1.5 |
|
16,20 |
2.5 |
|
25 |
4 |
|
32 |
6 |
|
40,50 |
10 |
|
63 |
16 |
Arbeitsbedingungen
|
Temperatur |
Die Umgebungslufttemperatur sollte +40 Grad nicht überschreiten und nicht unter -5 Grad liegen. |
|
Hoch |
Die Höhe des Aufstellungsortes sollte 2000m nicht überschreiten; Wenn größere Höhen erforderlich sind, sollte eine Leistungsreduzierung gemäß IEC 61439 „Technische Anforderungen für Niederspannungs-Elektrogeräte für den Einsatz in großen Höhen“ unter besonderen Umgebungsbedingungen durchgeführt werden. |
|
Atmosphärische Bedingungen |
Bei +40 Grad sollte die relative Luftfeuchtigkeit 50 % nicht überschreiten, bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig; Bei einer Umgebungstemperatur von 55 Grad sollte die relative Luftfeuchtigkeit kleiner oder gleich 95 % sein. |
|
Beständigkeit gegen feuchte Hitze |
Die durchschnittliche Mindesttemperatur des feuchtesten Monats darf +25 Grad nicht überschreiten, und die durchschnittliche maximale relative Luftfeuchtigkeit dieses Monats darf 90 % nicht überschreiten, wobei die durch Temperaturänderungen verursachte Kondensation auf der Produktoberfläche berücksichtigt wird. |
|
Verschmutzungsgrad |
Stufe 2 |
|
Installationskategorie |
Ⅱ,Ⅲ |
|
Installationsmethode |
Die Montage erfolgt über eine Montageschiene vom Typ TH35-7,5. |
|
Installationsbedingungen |
Die Neigung der Montagefläche gegenüber der Vertikalebene sollte 5 Grad nicht überschreiten. |
|
Kommt es aufgrund von Temperaturschwankungen zu Kondensation am Produkt, müssen Maßnahmen ergriffen werden. |
|
Video
Aussehen und Installationsmethode
Fragen und Antworten
F: Kann MCB als Schalter verwendet werden?
A: MCB kann als EIN-{0}}AUS-Schalter fungieren und so die manuelle Steuerung des Stromkreises ermöglichen. Es ist jedoch wichtig zu beachten, dass ein MCB nicht als häufig schaltendes Gerät verwendet werden sollte, da sein Hauptzweck darin besteht, den Stromkreis vor Überströmen zu schützen, und nicht als Allzweckschalter dient.
F: Kann der MCB des EA63 nach einer Auslösung zurückgesetzt werden?
A: Ja, die meisten MCB sind so konzipiert, dass sie nach der Auslösung manuell zurückgesetzt werden können. Sobald der Fehler oder der Überstrom behoben ist, kann der MCB wieder in die EIN-Position geschaltet werden, um die Stromversorgung des Stromkreises wiederherzustellen.
F: Was ist der Unterschied zwischen einem EA63s-MCB und einer Sicherung?
A: Der MCB des EA63 und eine Sicherung dienen beide dazu, Stromkreise vor Überströmen zu schützen. Der Hauptunterschied besteht jedoch darin, dass ein MCB nach dem Auslösen manuell zurückgesetzt werden kann, während eine Sicherung ausgetauscht werden muss, sobald sie durchbrennt. EA63s MCB bieten im Vergleich zu Sicherungen auf lange Sicht Komfort und Kosteneffizienz.
